Neuroni andurid

 Neuroni andurid on magnetühenduste abil ühendatavad plokid / klotsid, mida saab kasutada nii iseseisvalt, kui ka programmeeritult või Codey Rocky robotiga ühendatult. Ühilduvad LEGO klotsidega ja kõigi Makeblocki poolt toodetud mehhaaniliste osadega, et luua suuremaid projekte. Müügil on kaks erinevat komplekti:

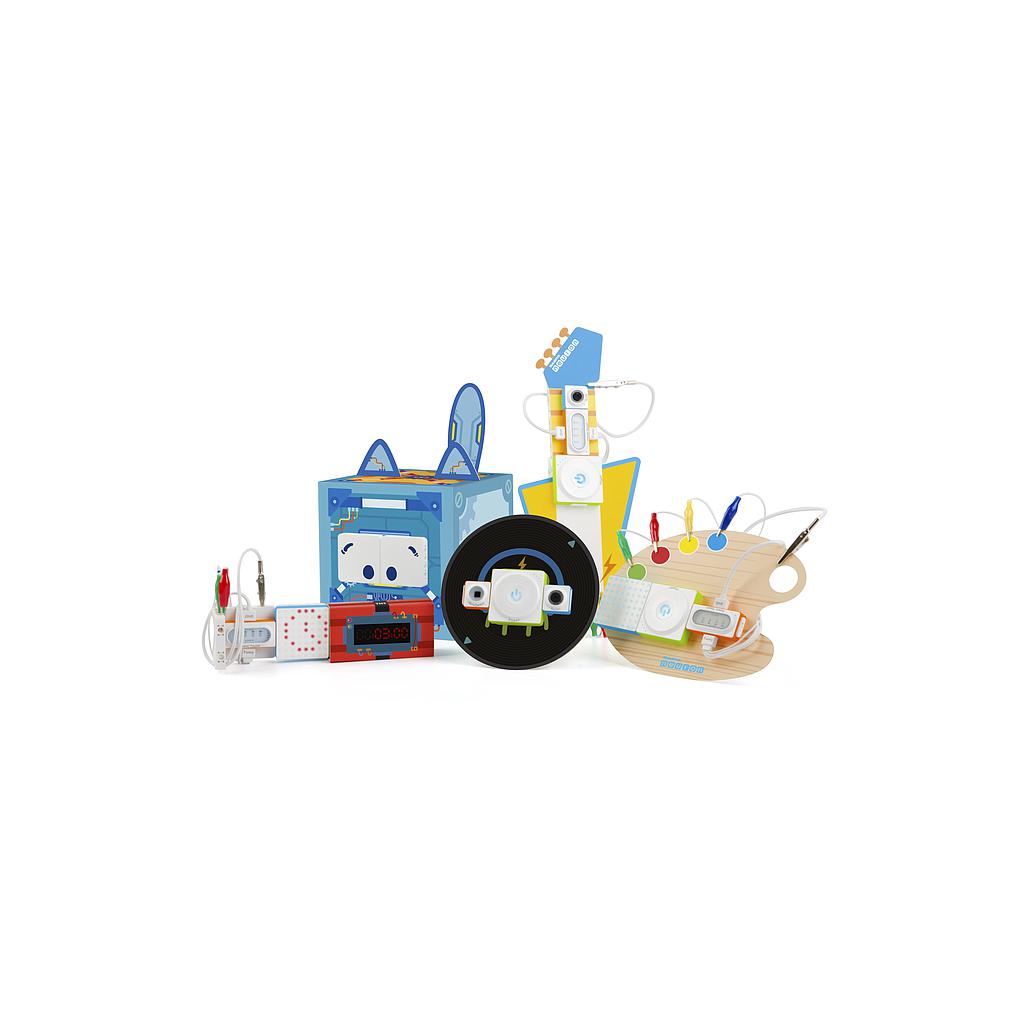

Makeblock Neuron leiutajakomplekt on vähemate klotsidega. Lisatud on papist detailid ja projektide loomise õpetused. https://www.insplay.eu/slides/slide/neuron-leiutajakomplekt-51

Makeblock Neuron loomelabori komplekt on kallis, kuid väga paljude rohkemate andurite ja täituritega. Saab kasutada loodusainete tundides aga ka kunstiõpetuses ja keeleõpetuses.
Neuroni komplektides olevaid klotse saab soetada ka eraldi. (Näiteks võib osta kahe toiteplokiga loomelabori komplektile lisaks LED maatriksi ja Funny Touch sensori, mis minu kogemuse põhjal kõige rohkem kasutust leiavad.)

Ideid ainetundideks.

Loodusõpetus.

Vaja läheb: toiteplokk, temperatuurianduri plokk ja andur, valgusandur, (mulla) niiskusanduri plokk ja andur ja ekraan. Võib kasutada ka teisi täitureid (LED maatriks, buzzer) või IR saatjat vastuvõtjat. Viimaste kasutamise korral saab luua kaks rühma, kus ühel on andurid ja teisel täiturid (ekraan). Klotsid tuleb ühendada järjekorras (vastuvõtja) toide-andur-täitur(ekraan)-(saatja). Klotse ei saa vale pidi ühendada (polaarsed magnetid). Ei vaja programmeerimiseks lisaseadmeid.

Kunst (värviõpetus). Saab kasutada ka keeleõpetuses värvide osa juures.

Vaja läheb: toide ja LED maatriks / näidik. Valikuliselt kas funny touch (naljakas puude) klots ja juhtmed või värvianduri klots ja kaardid. Ei vaja programmeerimiseks lisaseadmeid. Ühendada järjekorras toide-andur-LED maatriks.
VARIANT 1: (Funny touch/naljakas puude). Klotsi kahte pesasse tuleb ühendada krokodillijuhtmed. GND pesasse (maandus) läheb üks valge juhe ja teise pessa värviliste juhtmete kimp. Ühendades maanduse ühe värviga näitab LED maatriks sama värvi. Vooluringi sulgemiseks saab kasutada inimest (või mitut inimest). Üks käsi (üks inimene) hoiab maandusest ja teine käsi (teine inimene) värvilisest juhtme otsast. Erinevate inimeste vahel peab tekkima kehakontakt (käepigistus, plaks), et asi toimiks. Kui ühendada kaks erinevat värvi maandusega, siis LED maatriksi värv seguneb (kollane ja sinine annavad kokku rohelise).
VATIANT 2: värviandur ja kaardid. Näidates värviandurile värvikaarti näitab sama värvi ka LED maatriks. Uurige, kuidas mõjutab LEDide värvi kaardi kaugus andurist. Must=valguse või värvi puudumine. Värve saab jälle segada, kui panna kaks kaarti anduri "vaatevälja".
LAIENDUS: Saab jälle kasutada IR saatjat ja vastuvõtjat ning moodustada kaks rühma. Üks saadab info (värvikaardi, puute) ja teine jälgib LED maatriksit ning peab ütlema, mis värv (näiteks võõrkeeles) on üle võrgu teele saadetud.
